Suelo dice «Revisa IO35» o «Sin sensor»
Por qué. La sonda de suelo no está conectada o no llega su lectura.
Qué hacer. Apágalo y conecta la sonda al puerto IO35, el rojo.
Guía de uso
Guía del P-Bit
El P-Bit es un mini ordenador ambiental: mide lo que pasa a su alrededor y te lo enseña en su pantalla. Esta guía, pensada para docentes, te lleva de la caja a tu primera clase con un P-Bit virtual.
Lo acabo de recibirPilas, seguridad y primeros pasos →
Míralo en el P-Bit virtual
Descubre lo que hace: 6 sensores · 4 Labs · Alertas con LED y zumbador · 20 situaciones de aprendizaje. Mide sin internet ni instalación · No hace falta programar.
Empieza · 1 de 3
Antes de empezar
Lo que necesitas y lo que tienes que saber antes de encenderlo por primera vez.
Necesitas
4 pilas AAA, no incluidas. Pueden ser recargables, pero el P-Bit no las carga: cárgalas aparte, en su cargador.
- El P-Bit.
- Un sensor capacitivo de humedad del suelo (Crowtail V2.0, de Elecrow). Va al puerto IO35, el rojo.
- Una sonda de temperatura DS18B20 (de Elecrow) con 90 cm de cable. Va al puerto IO33, el negro.
- Un cable USB-C de 1 m.
En la Caja de 4: cuatro P-Bits, uno de cada color, cada uno con su sensor de suelo, su sonda y su cable.
Seguridad en 30 segundos
- No lo sumerjas ni lo dejes bajo la lluvia: el P-Bit no es resistente al agua.
- El USB-C sirve para cargar programas desde un ordenador. Si trabajas con agua u otros líquidos, no lo tengas conectado al ordenador: usa las pilas o una batería externa.
- Conecta y desconecta las sondas externas con el P-Bit apagado.
- La sonda del Termómetro aguanta hasta 100 °C por su cable: no la uses en líquidos más calientes.
- Es un dispositivo educativo, no un juguete. Recomendado a partir de 14 años y con la supervisión de una persona adulta.
Esta guía te acompaña con un P-Bit virtual que funciona con el mismo programa (el firmware) que el aparato de verdad. Mientras lees, irá mostrando la pantalla de la que se habla, y puedes tomar el control cuando quieras: arrastra su rueda para girar y tócala para pulsar.
Más cuidados: Cuidado y seguridad
Empieza · 2 de 3
Conoce tu P-Bit
Casi todo está en la cara de delante, con su nombre impreso en la placa. El interruptor va en el lateral izquierdo y las pilas, detrás.
¿De qué color es el tuyo?

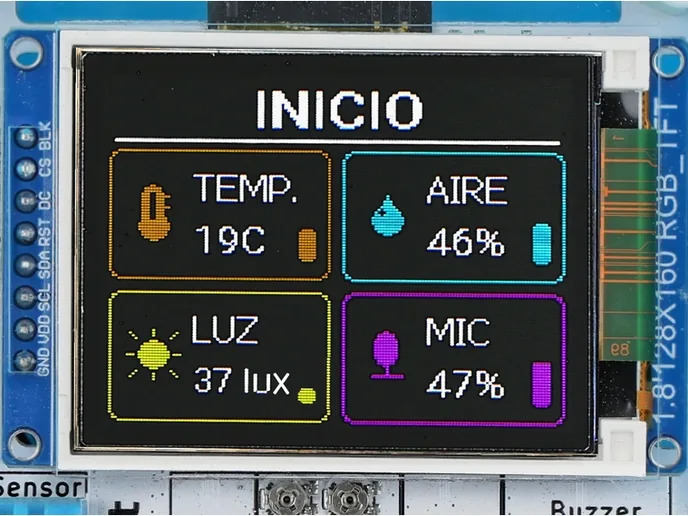

1Pantalla
Donde ves las mediciones, las gráficas y los menús.
- En la guía
- El P-Bit virtual muestra esta misma pantalla, con el firmware real
Datos técnicos
- Tipo
- TFT a color de 1,8″
- Resolución
- 160 × 128 píxeles
- Controlador
- ST7735 (Sitronix), por bus SPI

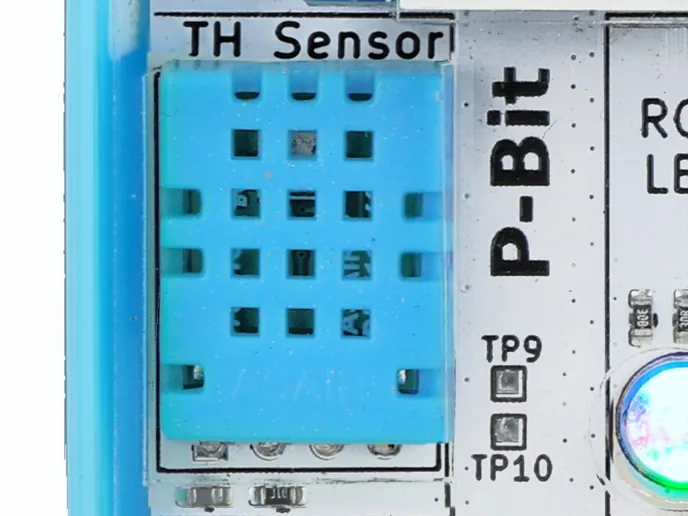

2Sensor del aire (TH Sensor)
Mide la temperatura y la humedad del aire que lo rodea.
- Dónde lo ves
- Las pantallas Temperatura y Humedad, además de Clima Lab e Inicio
- Unidades
- Temperatura en °C o °F (se cambia en su menú) y humedad relativa en %
Datos técnicos
- Sensor
- DHT11, de Aosong: digital, por un solo cable
- Conexión
- GPIO4 del ESP32
- Lectura
- Como máximo una por segundo

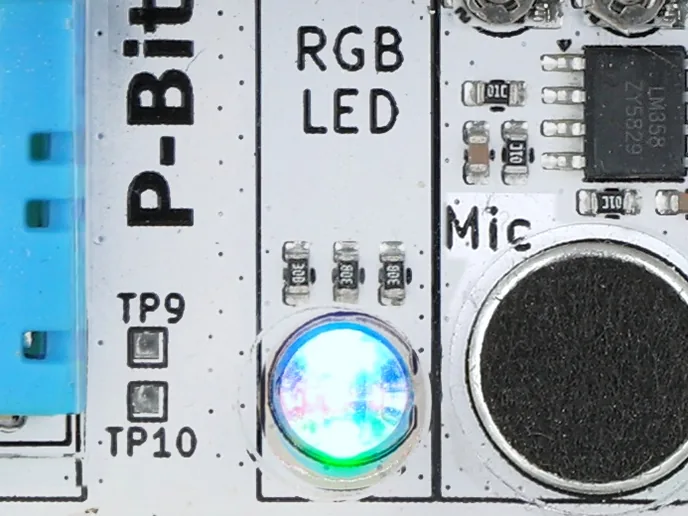

3LED (RGB LED)
Una luz de color que resume lo que pasa en la pantalla.
- Qué indica
- Cambia de color según la lectura de la pantalla y en los avisos
Datos técnicos
- Tipo
- LED RGB de 5 mm: rojo, verde y azul en una sola cápsula
- Modelo
- XL-B504RGBC, de XINGLIGHT, de ánodo común
- Control
- PWM: el ESP32 regula el brillo de cada color y los mezcla
- Conexión
- GPIO5 (rojo), GPIO17 (verde) y GPIO16 (azul)

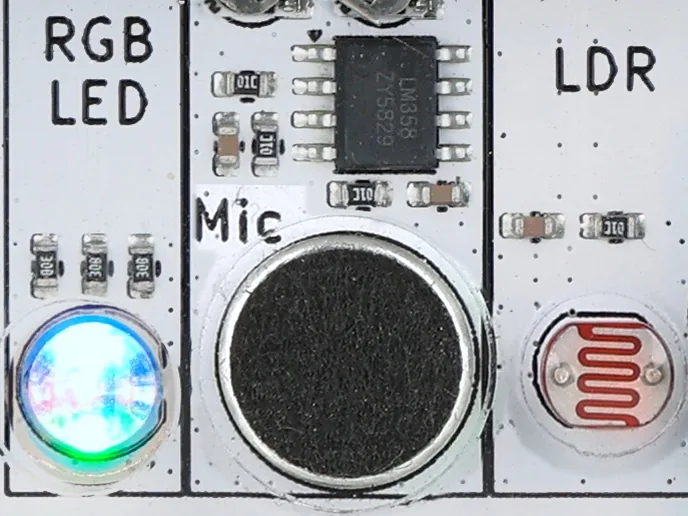

4Micrófono (Mic)
Mide cuánto ruido hay.
- Dónde lo ves
- La pantalla Sonido
- Privacidad
- Solo calcula el nivel: no graba ni guarda sonido
Datos técnicos
- Cápsula
- Micrófono electret GMI9767P, de INGHAi, de 9,7 mm
- Amplificador
- LM358, con ganancia de hasta 20×
- Conexión
- GPIO36, entrada analógica
- Cómo mide
- La diferencia entre el pico más alto y el más bajo de la señal en cada ventana de 20 ms, pasada a un nivel de 0 a 100 % y suavizada
Página del producto ↗ · Amplificador (datasheet) ↗ · Ver en Referencia →

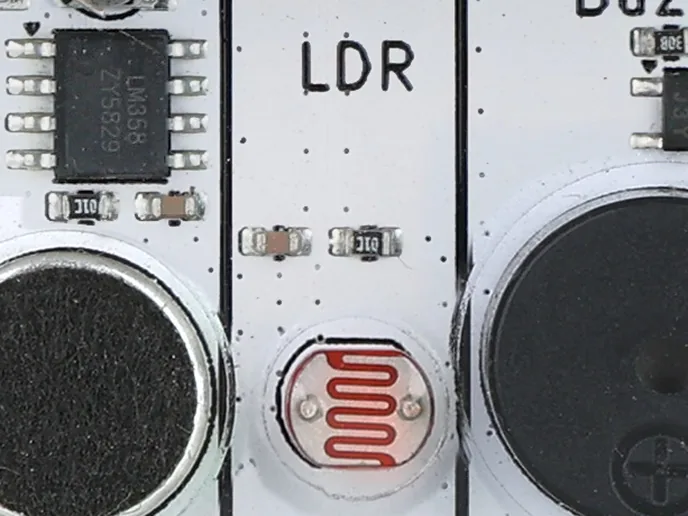

5Sensor de luz (LDR)
Mide la luz que llega a la cara del P-Bit.
- Dónde lo ves
- La pantalla Luz
- Rango
- De 0 a 8000 lux
- Precisión
- Son lux estimados: sirve para comparar, no es un luxómetro calibrado
Datos técnicos
- Tipo
- Fotorresistencia: cuanta más luz recibe, menos resistencia tiene
- Modelo
- GL5516, de Senba: de 5 a 10 kΩ con luz y unos 500 kΩ a oscuras. Es más sensible a la luz verde (540 nm)
- Conexión
- GPIO39, entrada analógica
- Cómo mide
- Promedia varias lecturas y las convierte en lux con una fórmula ajustada a mano

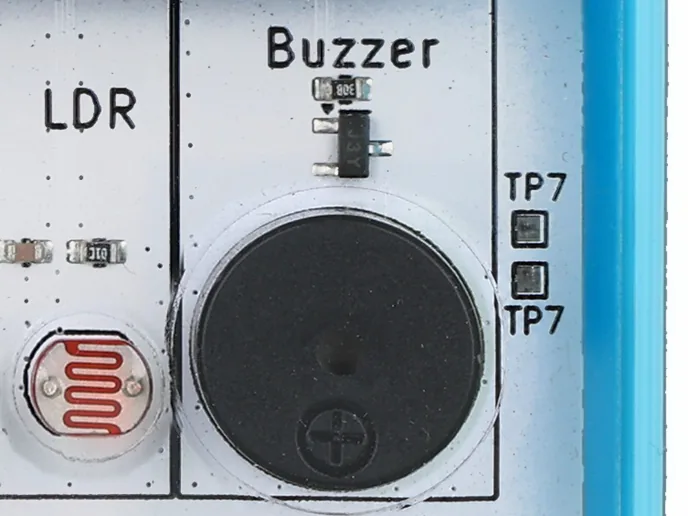

6Zumbador (Buzzer)
Los pitidos al navegar y los avisos.
- Cuándo suena
- Al girar y pulsar (Bip), en las alarmas y en la melodía de arranque
- Se apaga
- En Sistema: «Bip» y «Alarmas», cada uno por separado
Datos técnicos
- Tipo
- Zumbador pasivo: suena a la frecuencia que le marca el ESP32, así que puede dar notas distintas
- Modelo
- SEA-12095, de 12 mm: 85 dB, y suena más fuerte hacia los 4 kHz
- Conexión
- GPIO18

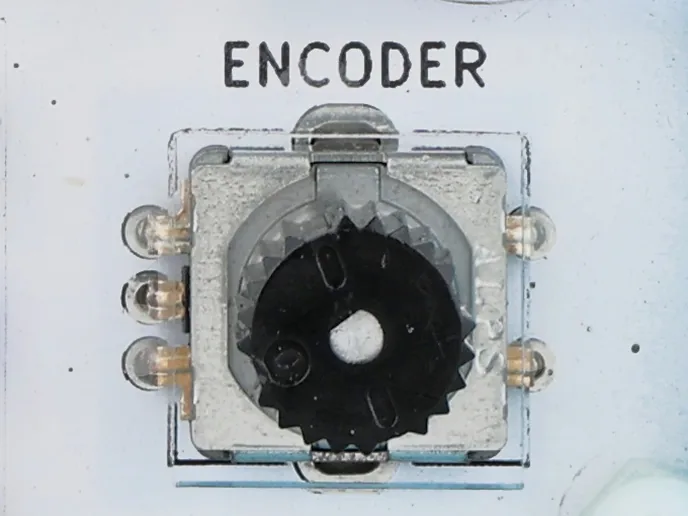

7Rueda (Encoder)
Con ella se maneja todo el P-Bit.
- Gestos
- Girar, pulsar y mantener pulsado 1,2 s
- Carrusel
- Es circular: después de la última pantalla vuelve a la primera
Datos técnicos
- Tipo
- Encoder rotatorio con pulsador
- Modelo
- EC11, de Alps Alpine (EC11L1525G01)
- Conexión
- GPIO14 y GPIO12 (giro) y GPIO13 (pulsador)

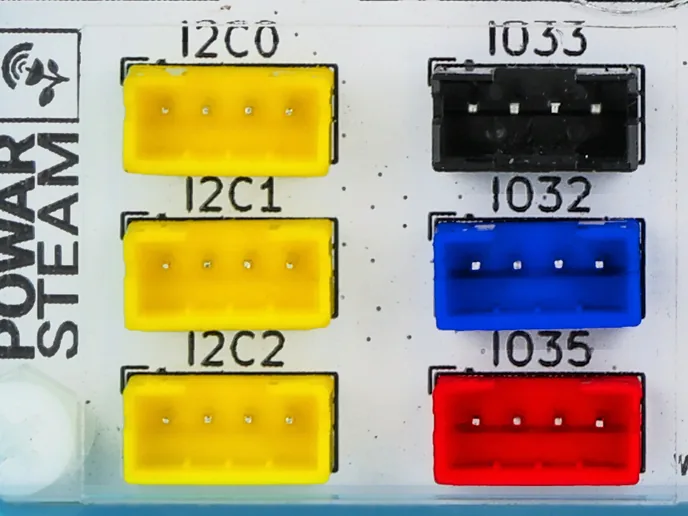

8Puertos
Seis conectores de colores para sondas y ampliaciones.

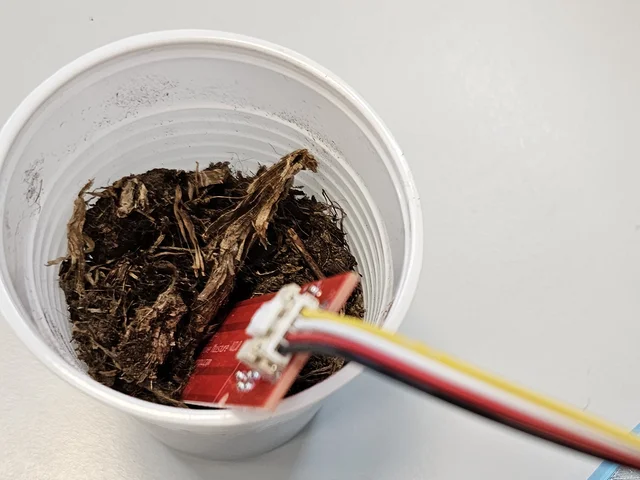

- IO35, rojo
- Sensor capacitivo de humedad del suelo (pantalla Suelo)
- IO33, negro
- Sonda de temperatura DS18B20 (pantalla Termómetro)
Atención
- Conecta y desconecta las sondas con el P-Bit apagado.
Datos técnicos
- Conector
- HY2.0-4P, de 4 pines y paso de 2,0 mm. Compatible con los cables Grove y las sondas Crowtail (probado)
- IO32, azul, e I2C0–I2C2, amarillos
- Para ampliaciones. El firmware actual no los usa
9Interruptor de encendido
Enciende y apaga el P-Bit: se desliza.
- Dónde
- En el lateral izquierdo de la carcasa
- Pantalla
- Con pilas o USB pero sin encender, la pantalla sigue apagada
Datos técnicos
- Tipo
- Interruptor deslizante (MK-12C02-G025)

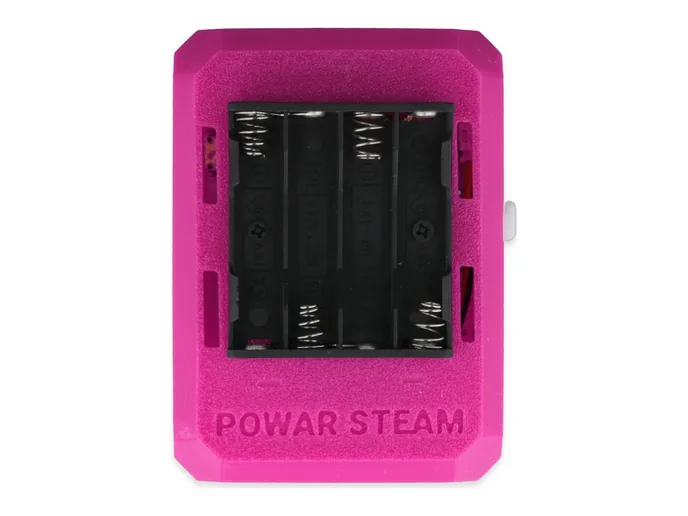

Alimentación
De dónde saca la energía.
- Pilas
- 4 AAA, no incluidas, en el portapilas de la parte trasera. Pueden ser recargables
- Carga
- El P-Bit no carga las pilas: cárgalas aparte
- Sin pilas
- Una batería externa (powerbank) por el USB-C
Puerto USB-C
Para cargar programas y, si hace falta, para dar energía.
- Programas
- Se conecta a un ordenador para cargar programas, como una actualización del firmware
- Energía
- Puede alimentarlo una batería externa (powerbank). No carga las pilas
- Controlador
- Si el ordenador no reconoce el P-Bit, puede faltarle su controlador (CH340)
Atención
- Con líquidos, no lo tengas conectado al ordenador: usa las pilas o una batería externa.
Datos técnicos
- Cable
- La caja trae uno de 1 m
- Chip USB
- CH340E, de WCH
ESP32 (el cerebro)
Lee los sensores, dibuja la pantalla y ejecuta el firmware. Va debajo de la pantalla: no se ve sin desmontar el P-Bit.
- Programarlo
- Por el puerto USB-C, con el botón BOOT. Se puede programar con P-Blocks
Datos técnicos
- Modelo
- Módulo ESP32-WROOM-32E-N4, de Espressif, con 4 MB de memoria flash
- Pines
- Qué pieza va a cada uno, en la tabla de pines
Foto: Ubahnverleih, Wikimedia Commons, CC0. Es el ESP32-WROOM-32, de la misma familia; el del P-Bit es la versión 32E, de aspecto casi igual.
Empieza · 3 de 3
Primeros pasos
Antes de encenderlo: Seguridad en 30 segundos →
Seis pasos y lo tendrás funcionando: dale energía, enciéndelo, elige el idioma, llega a un sensor, aprende a pulsar y mantener, y lee tu primera medida.
-
Pon 4 pilas AAA en el portapilas de la parte trasera, con el muelle de cada hueco contra el polo negativo (−) de la pila. Sin pilas, sirve una batería externa (powerbank) por el USB-C.
Verás: todavía nada; la pantalla se enciende en el paso 2.
-
Enciéndelo con el interruptor blanco del lateral izquierdo (pieza 9). Sin encenderlo, la pantalla no se enciende aunque tenga energía.
Verás: los logos de arranque y, la primera vez, el menú de idioma.
-
Elige el idioma: gira la rueda y pulsa para confirmar. Te lo pregunta la primera vez, y otra vez después de un Reset total o de actualizar el firmware.
Verás: Inicio, con TEMP., AIRE, Lux y MIC. Ya está midiendo tu aula.
En el P-Bit virtual, el menú entero cambia al idioma que marcas. ¿No sale el menú? Pulsa «Primer encendido» en el paso 2.
-
Gira la rueda hasta Temperatura. Cada giro pasa a la pantalla siguiente del carrusel: Inicio → Clima Lab → Planta Lab → Termo Lab → Temperatura.
Verás: Temperatura, con la medida del aire en grande.
En el P-Bit virtual, arrastra la rueda en círculo o usa ⟳. ¿Una bola que respira con «ZZZ»? Está en reposo.
-
En Temperatura, pulsa y mantén. Pulsar cambia de vista; mantener 1,2 s abre el menú de ajustes, y se sale con «Salir».
- Pulsa una vezLa pantalla cambia de vista.
- Mantén 1,2 sSe abre el menú de ajustes.
- Sal del menúGira hasta «Salir» y pulsa.
Verás: otra vista de Temperatura y, al mantener, su menú de ajustes.
Hazlo en un sensor: en Inicio, mantener pulsado abre el modo demo.
Más sobre mantener pulsado
En Temporizador abre el editor o pone a cero; en Inicio, el modo demo.
-
Reto: ¿está tu aula en Óptimo? Pulsa hasta la vista Ficha. Dirá Fresco, Óptimo o Cálido, según los límites de fábrica: 18 y 28 °C.
Verás: la Ficha de Temperatura con su estado.
¡Ya sabes manejar el P-Bit!
Descubre
Pantallas y menús
Las doce pantallas del P-Bit forman un carrusel: giras la rueda y pasas de una a otra. Todas se leen y se ajustan igual, así que lo que aprendas aquí te sirve para los seis sensores.
Toca una pantalla para llevar el P-Bit allí. Después de Sistema vuelves a Inicio.
Inicio y Labs: varias lecturas a la vez
Sensores: una lectura, cinco vistas
Herramientas
Las vistas
En cada sensor, pulsar cambia de vista, y el P-Bit recuerda la última que usaste.
Sonido añade dos vistas más, VU y Onda, justo después de Principal.
Leer la pantalla
Los menús de ajustes
Mantener pulsado 1,2 s abre el menú del sensor en el que estés. Todos funcionan igual:
- Las opciones van arriba; Reset abajo a la izquierda y Salir abajo a la derecha.
- Los valores no dan la vuelta: al llegar al mínimo o al máximo, se quedan ahí.
- Reset pide confirmación y empieza siempre en NO.
Descubre
Sensores
El P-Bit tiene cuatro sensores en la placa y dos sondas que se conectan a sus puertos. Cada uno tiene su pantalla en el carrusel.
Todos se explican igual: qué mide y cómo, sus pantallas, sus ajustes, ideas para clase y cuidados.
Sensor de la placa
Temperatura del aire
Lo frío o caliente que está el aire alrededor del P-Bit, en °C o °F.
- Mide
- 0 a 50 °C
- Precisión
- ± 2 °C
- Cada cuánto
- 1 s
Para técnicos: DHT11 (Aosong), GPIO4 → Referencia técnica
¿Qué mide y cómo?
La mide el DHT11, el cuadradito azul con rejilla marcado «TH Sensor». Dentro lleva un termistor (una resistencia que cambia de valor con la temperatura) y un pequeño chip que convierte la medida en datos digitales. El P-Bit le pide una lectura cada segundo. El mismo DHT11 mide también la humedad del aire.
¿Qué enseñan sus vistas?
Elige una vista para verla en el P-Bit virtual y mueve el control de la lectura. En el aparato, la rueda pasa de una a otra, en este orden.
Principal
La temperatura y una pequeña curva de los últimos segundos.
Rango
Dónde está la temperatura entre 0 y 50 °C, con marcas en tus límites.
Ficha
Fresco, Óptimo o Cálido, según tus límites (18 y 28 °C de fábrica).
Dato
El número con su barra por tramos y una mini gráfica.
Curva
La evolución de los últimos 160 s: perfecta para ver si sube o baja.
El LED acompaña con un color que va del azul a 0 °C al rojo a 50 °C, pasando por el amarillo.
¿Qué puedo ajustar?
| Opción | Qué hace | De fábrica |
|---|---|---|
| Unidad | °C o °F. Es la misma para Temperatura y Termómetro. | °C |
| Límites | Bajo y alto, entre 0 y 50 °C. Deciden Fresco, Óptimo o Cálido. | 18 y 28 °C |
| Marcas | Dibuja los límites en la vista Rango. | ON |
| Alertas | Pita al salir de los límites. | OFF |
| Reset | Vuelve a los valores de fábrica; también la unidad, a °C. | — |
Para que suene: Alertas en ON (aquí) y Alarmas en ON (en Sistema). Suena una vez, al cambiar de estado. Más en Alertas: LED y zumbador.
¿Qué investigamos?
- ¿Hace la misma temperatura junto a la ventana que en el centro del aula? Mide en los dos sitios y compara.
- ¿Sube o baja la temperatura durante la clase? Deja el P-Bit quieto y mira la vista Curva.
- ¿Qué temperatura te parece confortable? Ajusta los límites y comprueba cuándo la Ficha dice Óptimo.
Situaciones de aprendizaje con este sensor: ¿Cómo afecta la luz al calor? · Comparando Microclimas en la Ciudad · Efecto Invernadero en Miniatura · El Clima en tu Escuela · El Impacto de la Vegetación en la Temperatura · Recolección y Evaporación del Agua
¿Qué debo evitar?
Atención
- Mide el aire que rodea al P-Bit. Si lo cambias de sitio, deja pasar un momento antes de leer.
- La precisión es de ± 2 °C: sirve para comparar lugares y ver cambios, no como termómetro de laboratorio.
Sensor de la placa
Humedad del aire
Cuánto vapor de agua lleva el aire, en porcentaje: la humedad relativa.
- Mide
- 20 a 90 %
- Precisión
- ± 5 %
- Cada cuánto
- 1 s
Para técnicos: DHT11 (Aosong), GPIO4 → Referencia técnica
¿Qué mide y cómo?
La mide el mismo DHT11 que la temperatura, el cuadradito azul marcado «TH Sensor». Entrega el dato ya calculado, en digital y por un solo cable. El P-Bit le pide una lectura cada segundo y la muestra sin decimales.
¿Qué enseñan sus vistas?
Elige una vista para verla en el P-Bit virtual y mueve el control de la lectura. En el aparato, la rueda pasa de una a otra, en este orden.
Principal
La humedad y una mini curva de los últimos segundos.
Rango
Dónde está entre 0 y 100 %, con marcas en tus límites (30 y 70 % de fábrica).
Ficha
Muy seco por debajo del 30 %, Óptimo del 30 al 70 % y Húmedo por encima, con los límites de fábrica.
Dato
El número con su barra de 9 tramos y una mini gráfica.
Curva
La evolución de los últimos 160 s.
El LED va del blanco (0 %) al azul intenso (100 %): cuanto más azul, más húmedo.
¿Qué puedo ajustar?
| Opción | Qué hace | De fábrica |
|---|---|---|
| Límites | Dos valores entre 0 y 100 %: «Seco» y «Muy húmedo». | 30 y 70 % |
| Marcas | Dibuja los límites en la vista Rango. | ON |
| Alertas | Avisa al bajar de «Seco» o subir de «Muy húmedo». | ON |
| Reset | Vuelve a los valores de fábrica. | — |
Cómo se corresponden los nombres: el menú llama a los límites «Seco» y «Muy húmedo», pero la Ficha dice «Muy seco» por debajo del primero y «Húmedo» por encima del segundo.
La alerta pita aguda al bajar de «Seco» y grave al pasar de «Muy húmedo». Para que suene: Alertas en ON (aquí) y Alarmas en ON (en Sistema). Suena una vez, al cambiar de estado. Más en Alertas: LED y zumbador.
¿Qué investigamos?
- ¿Cambia la humedad con la ventana cerrada y abierta? Mídela al empezar y al terminar la clase.
- ¿Y entre un día de lluvia y uno seco? Compáralos a la misma hora.
- ¿Qué pasa con la humedad cuando sube la temperatura del aula? Míralo en Clima Lab.
Situaciones de aprendizaje con este sensor: ¿Cómo afecta la luz al calor? · Comparando Microclimas en la Ciudad · Efecto Invernadero en Miniatura · El Clima en tu Escuela · El Impacto de la Vegetación en la Temperatura · Recolección y Evaporación del Agua
¿Qué debo evitar?
Atención
- Precisión de ± 5 %: sirve para comparar sitios y ver cambios, no como higrómetro de laboratorio.
- Mide el aire que rodea al P-Bit. Mantenlo lejos del vapor y del agua: no es resistente al agua.
Sensor de la placa
Luz
Cuánta luz llega a la cara del P-Bit, en lux.
- Mide
- 0 a 8000 lux
- Cada cuánto
- ≈ 5 por segundo
- Promedio
- ≈ 1,8 s
Para técnicos: LDR (fotorresistencia), GPIO39 → Referencia técnica
¿Qué mide y cómo?
La mide una fotorresistencia (LDR): cuanta más luz recibe, menos resistencia tiene. El P-Bit lee su tensión unas cinco veces por segundo, promedia las lecturas de casi dos segundos y las convierte en lux con una fórmula ajustada a mano.
¿Qué enseñan sus vistas?
Elige una vista para verla en el P-Bit virtual y mueve el control de la lectura. En el aparato, la rueda pasa de una a otra, en este orden.
Principal
La luz y una mini curva de los últimos segundos.
Rango
Arco de 0 a 8000 lux en escala logarítmica: así se distinguen bien los niveles bajos, que ocupan tanto como los altos.
Ficha
Oscuro (menos de 100 lux), Poca luz (100 a 499), Interior (500 a 1999) y Sol (2000 o más), con los límites de fábrica.
Dato
El número con su barra de 9 tramos, también logarítmica.
Curva
La evolución de los últimos 160 s.
En la pantalla de Luz el LED se apaga, para que su propia luz no falsee la medida.
¿Qué puedo ajustar?
| Opción | Qué hace | De fábrica |
|---|---|---|
| Modo | La unidad del valor: lux, FC (pies-candela) o ADC bruto (la lectura directa, de 0 a 4095; en pantalla, «raw»). | lux |
| Límites | Tres valores, de 10 a 8000 lux, de 1 en 1: «Máx. poca luz», «Máx. interior» y «Máx. brillante». | 100, 500 y 2000 lux |
| Marcas | Dibuja los límites en la vista Rango. Se activa sola al guardar los límites. | OFF |
| Alertas | Avisa con poca luz (por debajo de «Máx. poca luz») y con mucha (desde «Máx. brillante»). | ON |
| Reset | Vuelve a los valores de fábrica, también el Modo a lux. | — |
Cómo se corresponden los nombres: en la Ficha, cada límite del menú es el tope de un estado.
| Límite del menú | La Ficha dice, hasta ese valor |
|---|---|
| «Máx. poca luz» (100) | Oscuro |
| «Máx. interior» (500) | Poca luz |
| «Máx. brillante» (2000) | Interior |
La Ficha siempre calcula en lux, aunque elijas FC o ADC bruto.
Para que suene: Alertas en ON (aquí) y Alarmas en ON (en Sistema). Suena una vez, al cambiar de estado. Más en Alertas: LED y zumbador.
¿Qué investigamos?
- ¿Qué sitio del colegio tiene más luz? Mide aula, pasillo, patio y junto a una ventana, y ordénalos de menos a más.
- ¿Cuánta luz aporta la ventana? Mide en la mesa con la luz del aula encendida y apagada.
- ¿Sube o baja el número en ADC bruto cuando hay más luz? Cambia el Modo y busca por qué.
Situaciones de aprendizaje con este sensor: ¿Cómo afecta la luz al calor? · Comparando Fuentes de Energía · Construcción de un Horno Solar · Filtración Natural del Agua · Impacto de la Contaminación en el Agua · Influencia de la Luz, Humedad y Temperatura en el Crecimiento Vegetal · Midiendo la Luz Solar
¿Qué debo evitar?
Atención
- Son lux estimados con una fórmula ajustada a mano: sirve para comparar, no es un luxómetro calibrado.
- El tope es de 8000 lux: con más luz, por ejemplo a pleno sol, se queda en 8000.
- Mide la luz que llega a su cara: tu mano o tu sombra cambian la medida.
- Responde despacio a propósito: tarda un par de segundos en asentarse.
Sensor de la placa
Sonido
Cuánto ruido hay, como un nivel de 0 a 100 %.
- Mide
- 0 a 100 % (no dB)
- Cada cuánto
- 30 ms
- Escucha
- 20 ms cada vez
Para técnicos: micrófono electret GMI9767P con amplificador LM358, GPIO36 → Referencia técnica
¿Qué mide y cómo?
Lo mide el micrófono (marcado «Mic») con su amplificador. Cada 30 ms, el P-Bit escucha 20 ms. Mide lo grande que es la onda, del pico más alto al más bajo, y lo pasa a un nivel de 0 a 100 %. Solo calcula el nivel: no graba ni guarda sonido.
¿Qué enseñan sus vistas?
Elige una vista para verla en el P-Bit virtual y mueve el control de la lectura. En el aparato, la rueda pasa de una a otra, en este orden.
Principal
El nivel y una mini curva de los últimos segundos.
VU
Columnas que avanzan, de verde a rojo según el nivel, como en una mesa de sonido.
Onda
Barras simétricas que laten con el sonido y cambian de color con el nivel.
Rango
Arco de 0 a 100 %, con marcas en tus límites si las activas.
Ficha
Suave (menos de 20), Normal (20 a 59), Ruidoso (60 a 84) y Muy fuerte (85 o más), con los límites de fábrica.
Dato
El número con su barra de 9 tramos y una mini gráfica.
Curva
Los últimos 160 s. Cada punto es el pico de ese segundo, para que no se escape ningún golpe.
El LED va del violeta (silencio) al rojo (100 %).
¿Qué puedo ajustar?
| Opción | Qué hace | De fábrica |
|---|---|---|
| Límites | Tres valores entre 0 y 100 %: «Máx. suave», «Máx. normal» y «Máx. fuerte». | 20, 60 y 85 % |
| Marcas | Dibuja los límites en la vista Rango. Se activa sola al guardar los límites. | OFF |
| Alertas | Avisa al llegar a «Máx. normal» (naranja) y a «Máx. fuerte» (rojo). | OFF |
| Reset | Vuelve a los valores de fábrica. | — |
La alerta de Sonido nunca pita: el zumbador se colaría en el micrófono. Se ve en la Ficha y, en Inicio, los Labs y Sistema, en el color del LED.
¿Qué investigamos?
- ¿Cuál es la actividad más ruidosa? Compara el nivel en silencio, en un debate y en el recreo.
- ¿Puede la vista VU hacer de semáforo de ruido? Úsala durante una actividad en grupo.
- ¿Qué material aísla mejor? Haz el mismo sonido con el P-Bit detrás de cartón, tela o corcho y compara.
¿Qué debo evitar?
Atención
- Es un nivel relativo, no decibelios: sirve para comparar situaciones, no es un sonómetro.
- Para comparar medidas, usa siempre el mismo P-Bit en la misma posición.
- No tapes el micrófono ni soples sobre él.
Sonda · IO35 (rojo)
Humedad del suelo
Cuánta agua tiene la tierra donde clavas la sonda, en %.
- Mide
- 0 a 100 %
- Cada cuánto
- ≈ 5 por segundo
- Puerto
- IO35 (rojo)
Para técnicos: sonda capacitiva Crowtail V2.0 (Elecrow), GPIO35 → Referencia técnica
¿Qué mide y cómo?
La mide la sonda capacitiva del kit, que va al puerto IO35, el rojo. Con más agua en la tierra, baja la tensión que entrega. El P-Bit la lee unas cinco veces por segundo, la convierte en % entre sus dos puntos de calibración y promedia casi dos segundos.
Fotos: Elecrow, con su permiso.
Conecta la sonda
- Apaga el P-Bit.
- Conecta la sonda al puerto IO35, el rojo.
- Enciéndelo.
Verás la lectura en lugar de «Sin sensor» y «Revisa IO35», y Planta Lab aparecerá en el carrusel. Si la conectas o la quitas con el P-Bit encendido, avisa a pantalla completa durante 1,5 s: sirve para saber si la ha detectado, pero hazlo siempre con el P-Bit apagado.
Sin aparato:
¿Qué enseñan sus vistas?
Elige una vista para verla en el P-Bit virtual y mueve el control de la lectura. En el aparato, la rueda pasa de una a otra, en este orden.
Principal
La humedad del suelo y una mini curva de los últimos segundos.
Rango
Dónde está entre 0 y 100 %, con marcas en Seco (20 %) y Húmedo (80 %).
Ficha
Muy seco (menos del 10 %), Seco (10 a 19), Óptimo (20 a 79), Húmedo (80 a 89) y Muy húmedo (90 o más), con una barra Sec · Ok · Hum.
Dato
El número con su barra de 9 tramos y una mini gráfica.
Curva
La evolución de los últimos 160 s.
El LED es amarillo con el suelo seco, verde lima entre tus límites y azul cuando está muy húmedo. Es el único color que sigue tus límites.
¿Qué puedo ajustar?
| Opción | Qué hace | De fábrica |
|---|---|---|
| Calibrar | Ajusta los dos puntos de referencia: sonda en el aire y en agua (ver abajo). | Media de 5 sondas |
| Límites | Dos valores: «Seco» (de 1 %) y «Húmedo» (hasta 100 %), con al menos 2 puntos entre ellos. | 20 y 80 % |
| Marcas | Dibuja los límites en la vista Rango. | ON |
| Alertas | Melodías al secarse, al volver a lo óptimo (por ejemplo, al regar) y al pasar del 90 %. | ON |
| Reset | Vuelve a los valores de fábrica, también la calibración. | — |
Entre «Húmedo» y el 90 % el estado es de aviso, pero sin melodía. Para que suene: Alertas en ON (aquí) y Alarmas en ON (en Sistema). Suena una vez, al cambiar de estado. Más en Alertas: LED y zumbador.
Calibrar la sonda
El % es relativo a dos puntos: la sonda en el aire (0 %) y en agua (100 %). Viene calibrada de fábrica con la media de cinco sondas; calibra la tuya para afinar.
- El número rojo es la lectura en directo. «Salir» cancela sin guardar; mantener pulsado, también.
- Solo se guarda si la lectura en el aire es mayor que en el agua y la diferencia es de al menos 300. Si no, dice «Valores inválidos»: repite los pasos.
- Sin sonda, «Calibrar» pide «Conecta sensor».
¿Qué investigamos?
- ¿Cuánto tarda en subir la humedad al regar? Riega una maceta y mira la Curva: al pasar a Óptimo suena su melodía.
- ¿Qué tierra retiene más agua: tierra, arena o arcilla? Échales la misma cantidad de agua.
- ¿Cómo cambia una maceta de un día a otro? Mídela a la misma hora varios días y apunta los valores.
Situaciones de aprendizaje con este sensor: Desperdicio de Agua en la Vida Diaria · Diferentes Tipos de Suelo y su Capacidad de Retención de Agua · Efecto del Mulching en la Conservación de Humedad · Influencia de la Luz, Humedad y Temperatura en el Crecimiento Vegetal · Las Necesidades Hídricas de las Plantas · Riego Tradicional vs. Riego Controlado
¿Qué debo evitar?
Atención
- Clava la sonda solo hasta la línea blanca: la electrónica de arriba no es sumergible.
- Conecta y desconecta la sonda con el P-Bit apagado.
- El % es relativo a la calibración: para comparar tierras, usa la misma sonda y la misma calibración.
- El P-Bit no es resistente al agua: mantenlo lejos al regar.
Sonda · IO33 (negro)
Termómetro
La temperatura en la punta de una sonda de acero: en agua, tierra o hielo.
- Mide
- −55 a 125 °C
- Precisión
- ± 0,5 °C (−10 a 85 °C)
- Cada cuánto
- 1 s
- Puerto
- IO33 (negro)
Para técnicos: DS18B20, GPIO33 → Referencia técnica
¿Qué mide y cómo?
Es la sonda DS18B20 del kit, con 90 cm de cable, que va al puerto IO33, el negro. El chip, dentro de la punta de acero inoxidable, mide la temperatura y la envía ya en digital por un solo cable (bus 1-Wire). El P-Bit la lee cada segundo, en pasos de 0,5 °C.
Fotos: Elecrow, con su permiso.
Conecta la sonda
- Apaga el P-Bit.
- Conecta la sonda al puerto IO33, el negro.
- Enciéndelo.
Verás la lectura en lugar de «Sin sensor» y «Revisa IO33». Si la conectas o la quitas con el P-Bit encendido, avisa a pantalla completa durante 1,5 s: sirve para saber si la ha detectado, pero hazlo siempre con el P-Bit apagado.
Sin aparato:
¿Qué enseñan sus vistas?
Elige una vista para verla en el P-Bit virtual y mueve el control de la lectura. En el aparato, la rueda pasa de una a otra, en este orden.
Principal
La temperatura con un decimal y una mini curva.
Rango
Arco de −55 a 125 °C, con marcas en tus límites y en 0 °C.
Ficha
Fresco en el límite bajo o por debajo (0 °C), Cálido en el alto o por encima (40 °C) y Óptimo entre medias.
Dato
El número con su barra de 9 tramos de −55 a 125 °C.
Curva
La evolución de los últimos 160 s: ideal para ver cómo se enfría o se calienta el agua.
El LED sigue un degradado térmico: a temperatura ambiente está entre azul y amarillo; hacia el frío pasa a cian y blanco, y hacia el calor, a ámbar y rojo.
¿Qué puedo ajustar?
| Opción | Qué hace | De fábrica |
|---|---|---|
| Unidad | Celsius o Fahrenheit. Es la misma que la de Temperatura. | °C |
| Límites | «Límite bajo» y «Límite alto», entre −55 y 125 °C, de grado en grado. | 0 y 40 °C |
| Marcas | Dibuja los límites y el 0 °C en la vista Rango. | ON |
| Alertas | Pita al llegar al límite bajo o por debajo, y al alto o por encima. | OFF |
| Reset | Vuelve a los valores de fábrica y pone la unidad compartida en °C. | — |
De fábrica avisaría a 0 °C o menos y a 40 °C o más, no al hervir: ajusta los límites a tu experimento. Para que suene: Alertas en ON (aquí) y Alarmas en ON (en Sistema). Suena una vez, al cambiar de estado. Más en Alertas: LED y zumbador.
Con la sonda puesta, Termo Lab compara la temperatura del aire con la de la sonda y muestra su diferencia.
¿Qué investigamos?
- ¿Qué temperatura sale al mezclar agua fría y caliente? Predícela antes de medir, en distintas proporciones.
- ¿Se queda quieta un rato la temperatura de un hielo que se funde? Mira la Curva.
- ¿Cambia la temperatura de la tierra con la profundidad, o al sol y a la sombra? Mide en varios sitios.
Situaciones de aprendizaje con este sensor: Aislamiento Térmico y Eficiencia Energética · ¿Cómo afecta la luz al calor? · Construcción de un Horno Solar · Días Cálidos vs. Días Fríos · Efecto del Mulching en la Conservación de Humedad · Efecto Invernadero en Miniatura · El Impacto de la Vegetación en la Temperatura · Influencia de la Luz, Humedad y Temperatura en el Crecimiento Vegetal · Temperatura del Suelo en Diferentes Condiciones
¿Qué debo evitar?
Atención
- Úsala hasta 100 °C: es lo que aguanta el cable. El chip mide hasta 125 °C, pero el cable no.
- Solo la sonda va al líquido: el P-Bit, lejos del agua.
- Conecta y desconecta la sonda con el P-Bit apagado.
- La pantalla avanza en pasos de 0,5 °C.
Descubre
Labs
Los Labs juntan varias lecturas en una sola pantalla para contar algo más: cómo está el aire, cómo está una planta o en qué se diferencian dos temperaturas. Son las primeras paradas del carrusel.
Inicio
Es la pantalla con la que arranca: un resumen de los cuatro sensores de la placa, cada uno en su casilla con un depósito que se llena.
| Ficha | Qué enseña | Depósito |
|---|---|---|
| TEMP. | Temperatura del aire, sin decimales | De 0 a 50 °C |
| AIRE | Humedad del aire, en % | De 0 a 100 % |
| Lux | Luz; desde 1000 lux la abrevia («1.2k») | De 0 a 8000 lux: con la luz de un aula casi no se llena |
| MIC | Nivel de sonido, de 0 a 100 % | De 0 a 100 % |
- Si falta un sensor, su casilla pone «--» en gris y el depósito se vacía.
- Aquí no hay estados en palabras: para eso están la Ficha de cada sensor y los otros Labs.
- El LED es azul. Si hay una alerta, toma su color (Alertas: LED y zumbador). La alerta de poca luz viene activada, así que en un sitio con menos de 100 lux el LED se pone azul claro.
- Mantener pulsado 1,2 s aquí abre el modo demo, que el P-Bit virtual no tiene (preguntas frecuentes).
Clima Lab
Temperatura y humedad del aire, cada una con su barra, y debajo un veredicto sobre el clima de la sala.
- Temperatura con un decimal y una barra de 0 a 50 °C que cambia de color al subir: azul, verde agua, amarillo, naranja y rosa.
- Humedad en % y una barra de 0 a 100 %: violeta si es baja, cian en lo normal y azul si es alta.
El veredicto usa los límites que tengas en Temperatura y Humedad, aunque sus alertas estén apagadas. Mira en este orden y se queda con el primero que se cumple:
| Veredicto | Cuándo (valores de fábrica) |
|---|---|
| Riesgo de moho | Humedad por encima de «Muy húmedo» (70 %) |
| Muy seco | Humedad por debajo de «Seco» (30 %) |
| Fresco | Temperatura por debajo del límite bajo (18 °C) |
| Cálido | Temperatura por encima del límite alto (28 °C) |
| Óptimo | Todo lo demás |
| Sin sensor | Falta la lectura del DHT11 |
Pruébalo:
El LED es azul verdoso; con una alerta, toma su color.
Planta Lab
Convierte cuatro lecturas en el estado de una planta: humedad del suelo, temperatura del aire, humedad del aire y luz.
Solo aparece en el carrusel si la sonda de humedad del suelo está conectada al puerto IO35 (rojo).
Cómo decide
Compara cada lectura con sus referencias. De fábrica (perfil General):
Suelo30 a 70 %
Temperatura15 a 30 °C
Aire40 a 70 %
Luzcon poca luz, descansa
Si varias lecturas se salen, manda la más grave. Al volver a la normalidad pasa unos 3 s por MEJORANDO.
Pruébalo
Mueve los cuatro controles del P-Bit, o toca un estado para provocarlo y mira cómo reacciona la planta.
MEJORANDOUnos 3 s de transición al volver a BIEN.
FALTAN DATOSUna de las lecturas no llega.Termo Lab
Compara dos temperaturas: la del aire (el DHT11 de la placa) y la de la sonda del Termómetro. Necesita la sonda conectada al puerto IO33.
- Arriba, una casilla para cada una, «DHT11» y «DS18B20», con un decimal.
- Abajo, la diferencia: aire menos sonda, con su signo. «+5.2C» quiere decir que el aire está 5,2 °C más caliente que la sonda.
- La barra sale del centro: hacia la izquierda (de fucsia a amarillo) si el aire está más caliente, y hacia la derecha (de violeta a cian) si lo está la sonda.
- Los extremos son ±10 °C. Si la diferencia es mayor, la barra se llena entera y los extremos muestran esa diferencia.
- Sin sonda, su casilla dice «Sin sensor» y «Revisa IO33», y la diferencia queda en «--».
Pruébalo: pon la sonda en
En clase
- Mete la sonda en agua del grifo y compárala con el aire: ¿cuál está más fría?
- Deja la sonda al sol y el P-Bit a la sombra: ¿cuánto se separan?
- Sostén la punta de la sonda con la mano y mira cómo cambia la diferencia.
El LED es naranja; con una alerta, toma su color.
Descubre
Alertas: LED y zumbador
El P-Bit avisa de tres maneras: en la pantalla, con el color del LED y con el zumbador. Las tres siguen las mismas reglas para todos los sensores.
Provoca una alerta y mira el LED del P-Bit virtual:
El zumbador de tu P-Bit solo suena con Alarmas activada en Sistema (de fábrica, apagada).
Cuándo avisa
Cada sensor tiene sus límites, que eliges en su menú de ajustes. Si una lectura sale de ellos, hay alerta. ON u OFF: si sus alertas vienen activadas de fábrica.
TemperaturaOFF
Avisa si llega al límite bajo (18 °C) o al alto (28 °C).
HumedadON
Avisa si baja de «Seco» (30 %) o pasa de «Muy húmedo» (70 %).
LuzON
Avisa si baja de «Máx. poca luz» (100 lux) o llega a «Máx. brillante» (2000 lux).
SonidoOFF
Avisa si llega a «Máx. normal» (60 %) y, más grave, a «Máx. fuerte» (85 %).
SueloON
Avisa si baja de «Seco» (20 %), llega a «Húmedo» (80 %) y, más grave, llega al 90 %.
TermómetroOFF
Avisa si llega al límite bajo (0 °C) o al alto (40 °C).
- Con Alertas apagada en su menú, ese sensor no avisa de ninguna manera.
- Sin sensor no hay alerta: Suelo y Termómetro no avisan sin su sonda.
- Las alertas funcionan en cualquier pantalla.
En la pantalla
La vista Ficha de cada sensor dice el estado con palabras y lleva el punto de color de la esquina:
| Punto de color | Significa |
|---|---|
| Gris | Alertas apagadas, o falta el sensor |
| Verde | Todo dentro de los límites |
| Naranja o azul | Alerta leve: el valor ha salido de un límite |
| Rojo | Alerta grave |
El LED
El LED cuenta cosas distintas según la pantalla:
- En la pantalla de un sensor repite el color del valor (cada sensor explica el suyo). En Luz se apaga, para no falsear la medida. Sin lectura, se queda en rojo oscuro.
- En Inicio, Clima Lab, Termo Lab y Sistema enseña las alertas. Sin ninguna, cada una tiene su color: azul en Inicio y Clima Lab, naranja en Termo Lab y verde en Sistema.
- AzulTemperatura o Termómetro: frío
- RojoTemperatura o Termómetro: calor
- NaranjaHumedad: aire seco
- RojoHumedad: aire muy húmedo
- Azul claroLuz: poca
- ÁmbarLuz: mucha
- NaranjaSonido: alto
- RojoSonido: muy fuerte
- RojoSuelo: seco
- AzulSuelo: húmedo o muy húmedo
Si hay varias alertas a la vez
El LED enseña la alerta más grave, por este orden:
- Primero: Sonido muy fuerte y Suelo por encima del 90 %.
- Después: calor, aire muy húmedo, mucha luz y sonido alto.
- Al final: el resto.
- Si empatan, manda el primero de esta lista: Suelo, Temperatura, Humedad, Termómetro, Luz y Sonido.
El zumbador
Tiene dos interruptores en Sistema, los dos apagados de fábrica:
- Bip: los sonidos de manejo. Un clic corto al girar y al pulsar, y un doble pitido al abrir un menú.
- Alarmas: el sonido de las alertas. Para oír la de un sensor hacen falta las dos cosas: Alertas activada en su menú y Alarmas activada en Sistema.
Una alerta suena una vez, al cambiar de estado: si el valor se queda fuera del límite, no vuelve a sonar. Entre dos avisos del mismo sensor pasa al menos 1,2 s (1,8 s en Suelo).
| Sensor | Cómo suena |
|---|---|
| Temperatura y Termómetro | Frío: un pitido grave. Calor: uno agudo. |
| Humedad | Aire seco: un pitido agudo. Muy húmedo: uno grave. |
| Luz | Poca: un pitido grave y corto. Mucha: uno agudo y más corto. |
| Suelo | Melodías de tres notas: al secarse, bajan; al volver a lo óptimo (por ejemplo, al regar), suben; por encima del 90 %, bajan y son más graves. Entre «Húmedo» y el 90 % no suena. |
| Sonido | Nunca suena: el zumbador se colaría en el micrófono. Avisa solo con la Ficha y el LED. |
Descubre
Temporizador y Sistema
Las dos últimas pantallas no miden nada: el Temporizador cuenta tiempo y Sistema guarda los ajustes. Toca una para verla.
Temporizador
Es cronómetro y cuenta atrás. Todo se hace con la rueda:
- Pulsa para empezar, para pausar y para seguir.
- Mantén pulsado 1 s para ponerlo a cero, en marcha o pausado.
- Hasta una hora enseña minutos, segundos y centésimas; desde una hora, horas, minutos y segundos.
- Sigue contando aunque cambies de pantalla. Mientras cuenta, el P-Bit no entra en reposo.
Pruébalo: arranca el cronómetro; otra vez, lo pausa.
Cuenta atrás: elegir la duración
- Con el Temporizador a cero, mantén pulsado 1 s: se abre «Duración».
- Gira para elegir horas, minutos o segundos (empieza en los minutos) y pulsa para editar.
- Gira para ajustar el número y pulsa para terminar ese campo.
- Mantén pulsado 1,2 s para guardar. El máximo es 23:59:59.
Con una duración de 00:00:00 vuelve a ser cronómetro.
Al terminar la cuenta atrás
- La pantalla dice ALARMA en rojo y el LED parpadea en rojo y naranja.
- Si Alarmas está activada en Sistema, suena una melodía de seis pitidos agudos.
- Pulsa para repetir la misma cuenta atrás desde el principio, o mantén 1 s para ponerla a cero.
- Termina aunque estés en otra pantalla.
El LED en el Temporizador
| Estado | LED |
|---|---|
| Listo | Azul |
| En curso | Violeta |
| Pausado | Fucsia |
| Terminado | Rojo y naranja, parpadeando |
Sistema
La última pantalla del carrusel resume el aparato:
- ID: el nombre de este P-Bit.
- Tiempo: cuánto lleva encendido.
- Idioma, y si Bip y Alarmas están activados.
Pulsa para activar o apagar Bip al momento. Mantén pulsado 1,2 s para abrir los ajustes.
Sin alertas, el LED se queda en verde; con alguna, enseña su color (Alertas: LED y zumbador).
Ajustes
Desde Sistema, mantén pulsado 1,2 s. Funcionan como los menús de los sensores: gira para elegir y pulsa.
| Opción | Qué hace | De fábrica |
|---|---|---|
| Bip | Los sonidos de manejo: un clic al girar y al pulsar, y un doble pitido al abrir un menú. | OFF |
| Alarmas | El sonido de las alertas de los sensores y del final de la cuenta atrás. | OFF |
| Reposo | Tiempo sin tocarlo antes de pasar a reposo: 30 s, 1, 2, 5 o 10 min, o Nunca. | 2 min |
| Idioma | Español, català o English. Cambia al momento. | El que elegiste al encenderlo |
| Reset | El Reset total: borra toda la configuración («Reset total», más abajo). | — |
| Salir | Vuelve a Sistema. | — |
Reposo
- Si pasa el tiempo de Reposo sin tocar la rueda, el LED parpadea dos veces en naranja (con un pitido, si Bip está activado) y se apaga.
- La pantalla pasa a una animación: una bola que respira con «ZZZ».
- Gira o pulsa la rueda y vuelves a la pantalla en la que estabas.
- No entra en reposo con un menú abierto ni con el Temporizador en marcha. Con «Nunca», no entra.
- En reposo la pantalla sigue encendida. Para ahorrar pilas, apágalo con el interruptor.
Reset total
Deja el P-Bit como recién salido de fábrica. Está en Sistema › Ajustes › Reset y pide confirmación: empieza en NO; gira a SÍ y pulsa.
Borra todo lo guardado y se reinicia:
- el idioma: al arrancar te lo vuelve a preguntar;
- los límites, las alertas y las marcas de cada sensor, y la unidad (°C o °F);
- la calibración de la sonda de suelo;
- la vista que habías elegido en cada sensor;
- Bip, Alarmas y Reposo.
El Reset del menú de un sensor solo borra lo de ese sensor. Actualizar el firmware también borra toda la configuración: apúntala antes.
En clase · Tu primera clase
Tu primera clase
¿Hace la misma temperatura junto a la ventana que en el centro del aula? Compruébalo con un P-Bit en cuatro pasos.
-
Deja el P-Bit en el centro del aula, en Temperatura, vista Principal.
Verás: la temperatura del aire en grande.
-
Pulsa la rueda hasta Curva y apunta la temperatura.
Verás: los últimos 2 min 40 s.
-
Llévalo junto a la ventana y deja pasar un momento antes de leer.
Verás: la curva sube o baja y se aplana. Entonces ya puedes leer.
-
Pulsa la rueda hasta Ficha y compara con el centro.
Verás: Fresco, Óptimo o Cálido.
Qué observar: ± 2 °C sirve para comparar. Mide los dos sitios con el mismo P-Bit y fíjate en lo que cambia, no en el número exacto.
Para el alumnado: ¿por qué creéis que no es igual en los dos sitios? ¿Qué puede haberla cambiado: el sol, la ventana, las personas?
El siguiente nivel: El Clima en tu Escuela (Temperatura y Humedad, de 3.º de Primaria a 3.º de ESO).
En clase
Situaciones de aprendizaje
El P-Bit está pensado para medir el entorno con el alumnado. Hay 20 situaciones de aprendizaje listas para usar, de Primaria a la ESO, con su relación con el currículo.
Cada sensor trae además ideas rápidas en su apartado «En clase». Para buscar por curso, materia, sensor u ODS, usa el buscador de situaciones.
Clima y Cambio Climático
El Clima en tu EscuelaTemperatura y Humedad · De 3.º Primaria a 3.º ESO
Efecto Invernadero en MiniaturaTermómetro · Temperatura y Humedad · De 3.º Primaria a 3.º ESO
El Impacto de la Vegetación en la TemperaturaTermómetro · Temperatura y Humedad · De 3.º Primaria a 3.º ESO
Comparando Microclimas en la CiudadTemperatura y Humedad · De 3.º Primaria a 4.º ESO
Días Cálidos vs. Días FríosTermómetro · De 3.º Primaria a 3.º ESO
Energía y Sostenibilidad
Construcción de un Horno SolarTermómetro · Luz · De 3.º Primaria a 4.º ESO
Aislamiento Térmico y Eficiencia EnergéticaTermómetro · De 3.º Primaria a 4.º ESO
¿Cómo afecta la luz al calor?Termómetro · Luz · Temperatura y Humedad · De 3.º Primaria a 4.º ESO
Comparando Fuentes de EnergíaLuz · De 5.º Primaria a 3.º ESO
Midiendo la Luz SolarLuz · De 3.º Primaria a 3.º ESO
Suelo, Plantas y Agricultura
Efecto del Mulching en la Conservación de HumedadTermómetro · Suelo · De 3.º Primaria a 3.º ESO
Las Necesidades Hídricas de las PlantasSuelo · De 3.º Primaria a 4.º ESO
Riego Tradicional vs. Riego ControladoSuelo · De 3.º Primaria a 3.º ESO
Temperatura del Suelo en Diferentes CondicionesTermómetro · De 3.º Primaria a 3.º ESO
Influencia de la Luz, Humedad y Temperatura en el Crecimiento VegetalTermómetro · Luz · Suelo · De 3.º Primaria a 4.º ESO
El Agua y la Vida
Filtración Natural del AguaLuz · De 1.º Primaria a 3.º ESO
Impacto de la Contaminación en el AguaLuz · De 1.º Primaria a 3.º ESO
Desperdicio de Agua en la Vida DiariaSuelo · De 1.º Primaria a 3.º ESO
Diferentes Tipos de Suelo y su Capacidad de Retención de AguaSuelo · De 3.º Primaria a 4.º ESO
Recolección y Evaporación del AguaTemperatura y Humedad · De 3.º Primaria a 3.º ESO
En clase · Programarlo
Programarlo
No hace falta saber programar: el P-Bit sale de fábrica listo para usar, todo con la rueda. Para ir más allá, P-Blocks: bloques que se arrastran en el navegador, sin escribir código, con el P-Bit por USB-C.
Atención
- Cargar un programa pide abrir el P-Bit. Con la placa al descubierto, trabaja en una mesa seca, toca antes algo metálico para descargar la electricidad estática y sujeta el P-Bit por los bordes, sin tocar los componentes.
- Cargar otro programa sustituye al firmware de fábrica. Cómo volver a ponerlo lo explicará la guía de P-Blocks, en preparación.
Cargar un programa (botón BOOT)
Para cargar un programa, por ejemplo desde P-Blocks, el P-Bit tiene que arrancar en modo de programación. Se hace con el botón BOOT de la placa:
-
Apágalo con el interruptor y desconecta las sondas.
-
Quita el frontal de metacrilato: afloja los 4 tornillos de plástico de las esquinas, sin forzarlos.
-
Busca el botón BOOT: está debajo de la pantalla, junto al conector USB-C, en la parte de arriba del conector.
-
Conecta el P-Bit al ordenador por el USB-C.
-
Mantén pulsado BOOT y enciéndelo con el interruptor. Ya está en modo de programación: carga el programa.
-
Al terminar, apágalo y vuelve a encenderlo sin pulsar BOOT. Coloca el frontal y aprieta los tornillos lo justo: son de plástico.
Consulta
Cuidado y seguridad
Lo que conviene saber para que el P-Bit dure y para leer bien lo que mide. Es un dispositivo educativo, no un juguete: recomendado a partir de 14 años y con la supervisión de una persona adulta. Funciona sin internet y sin instalar nada.
Antes de actualizar el firmware Apunta tu configuración (idioma, límites, calibración del suelo): se borra al actualizar.
Agua y líquidos
Atención
- El P-Bit no es resistente al agua: no lo sumerjas ni lo dejes bajo la lluvia, y mantenlo lejos del vapor.
- Si trabajas con agua u otros líquidos, no lo tengas conectado al ordenador: usa las pilas o una batería externa.
- La sonda de suelo se clava en la tierra solo hasta la línea marcada: su electrónica no se puede mojar.
- La punta del Termómetro sí va dentro del líquido, pero su cable aguanta hasta 100 °C.
Pilas y energía
Atención
- El USB-C es para cargar programas desde un ordenador, no para cargar pilas.
- Funciona con 4 pilas AAA, que no van incluidas. Pueden ser recargables, pero el P-Bit no las carga: cárgalas aparte.
- Sin pilas, sirve una batería externa por el USB-C.
- En reposo la pantalla sigue encendida. Para ahorrar pilas, apágalo con el interruptor cuando no lo uses.
- Mientras el Temporizador cuenta o hay un menú abierto, no entra en reposo.
Cuánto duran depende del tipo de pilas, de su carga y del uso. Todavía no hay una cifra medida en laboratorio.
Sondas
Atención
- Conecta y desconecta las sondas con el P-Bit apagado.
- La sonda de suelo va al puerto IO35 (rojo) y la del Termómetro al IO33 (negro).
- Calibra la sonda de suelo en el aire y en agua para que su porcentaje sea fiable (cómo se hace). Actualizar el firmware o hacer un Reset total borra la calibración.
- Los puertos aceptan cables Grove y Crowtail, pero que un sensor encaje no quiere decir que el P-Bit lo lea: hay que programarlo (Programarlo, Referencia técnica).
Calor, limpieza y almacenamiento
La carcasa es de PLA+ (un plástico de impresión 3D), el frontal es de metacrilato y dentro hay electrónica sin proteger.
Atención
- El PLA+ se ablanda con el calor: no lo dejes al sol detrás de un cristal, dentro de un coche ni junto a un radiador.
- Apágalo antes de limpiarlo.
- Sin alcohol, acetona ni disolventes: agrietan y empañan el metacrilato.
Calor y sol
- Úsalo y guárdalo entre 0 y 40 °C. Su sensor de aire mide de 0 a 50 °C.
- Si pasa del frío al calor (por ejemplo, del patio en invierno a la clase), espera unos minutos antes de encenderlo: así no se forma humedad dentro.
Limpieza
- Carcasa y frontal: un paño suave y seco, o apenas húmedo con agua. Nunca lo mojes directamente ni uses espray.
- El metacrilato se raya con facilidad: nada de estropajos ni papel áspero.
- Sonda de suelo: aclara con agua solo la parte que va enterrada y sécala; la parte de arriba, con la electrónica, no se moja.
- Sonda del Termómetro: aclara la punta de acero y sécala con un paño.
Almacenamiento
- En un sitio seco, sin polvo y sin peso encima, mejor en su caja.
- Si no lo vas a usar en semanas, quita las pilas: si se sulfatan, dañan los contactos.
- Guarda las sondas limpias y secas, con el cable enrollado sin doblarlo ni apretarlo. Para desconectarlas, tira del conector, no del cable.
Lo que mide y lo que no
- Sirve para comparar y ver cambios, no como instrumento de laboratorio: temperatura del aire ± 2 °C, humedad del aire ± 5 %, termómetro ± 0,5 °C (de −10 a 85 °C).
- Luz: son lux estimados con una fórmula; no es un luxómetro calibrado.
- Sonido: es un nivel de 0 a 100 %, no decibelios. No graba ni guarda sonido.
- No guarda las mediciones: la vista Curva enseña los últimos 2 min 40 s y se borra al apagarlo.
- Mide lo que pasa a su alrededor: si lo cambias de sitio, deja pasar un momento antes de leer.
Consulta
Problemas y preguntas
Busca lo que ves en la pantalla o lo que te pasa. Si no se resuelve, escríbenos a info@powarsteam.com.
No hay ningún problema con esas palabras. Prueba con otras o escríbenos.
Problemas
En la pantalla
El Termómetro dice «Revisa IO33» o «Sin sensor»
Por qué. La sonda DS18B20 no está conectada.
Qué hacer. Apágalo y conéctala al puerto IO33, el negro.
Planta Lab no aparece al girar
Por qué. Solo sale con la sonda de suelo conectada.
Qué hacer. Conecta la sonda de suelo.
El porcentaje de Suelo no cuadra
Por qué. La sonda está sin calibrar para tu tierra.
Qué hacer. Calíbrala en el aire y en agua.
Sonido y LED
El LED se apaga en Luz
Por qué. Es a propósito: su luz falsearía la medida.
Qué hacer. Nada: es normal.
No suena nada
Por qué. Bip y Alarmas vienen apagados.
Qué hacer. Actívalos en Sistema; para una alerta, también Alertas en su sensor.
Una alerta pitó una sola vez
Por qué. Suena al cambiar de estado, no sin parar.
Qué hacer. Mira la Ficha o el LED para saber si sigue.
Sonido no pita nunca
Por qué. Para no colarse en el micrófono.
Qué hacer. Su alerta se ve en la Ficha y el LED.
Al manejarlo
La rueda no sube o no baja más un valor
Por qué. Has llegado al mínimo o al máximo de ese ajuste.
Qué hacer. Gira hacia el otro lado.
Pide el idioma y se han borrado los ajustes
Por qué. Se actualizó el firmware o se hizo un Reset total.
Qué hacer. Vuelve a configurarlo.
Una bola que respira con «ZZZ»
Por qué. Está en reposo.
Qué hacer. Gira o pulsa la rueda.
Con el ordenador
El ordenador no reconoce el P-Bit
Por qué. Puede faltarle el controlador del chip USB (CH340).
Qué hacer. Instala el controlador CH340 y prueba con el cable de la caja.
Preguntas frecuentes
¿Hace falta saber programar?
No. Sale de fábrica listo para usar, todo con la rueda. Si más adelante quieres ir más allá, puedes programarlo con P-Blocks, arrastrando bloques (Programarlo).
¿Necesita internet o instalar algo?
No. Los sensores, los menús, las alertas y el Temporizador funcionan sin conexión y sin instalar nada.
¿Se puede mojar?
No: no es resistente al agua. La sonda de suelo se clava solo hasta su línea; la punta del Termómetro sí se mete en líquidos, por debajo de 100 °C (Cuidado y seguridad).
¿Guarda las mediciones?
No. La vista Curva enseña los últimos 2 min 40 s y se borra al apagarlo. Para registrar datos durante más tiempo, apúntalos en clase.
¿Qué es el modo demo y cómo salgo?
Un modo de exhibición que pasa pantallas solo, con valores de ejemplo. Se activa manteniendo pulsada la rueda al encenderlo, o manteniéndola pulsada en Inicio. Para salir, gira o pulsa: vuelve a la pantalla en la que estabas.
En el P-Bit virtual de esta página no hace falta: mueve tú los valores con los deslizadores de «Entorno».
¿Puedo conectar otros sensores?
Los puertos IO32 (azul) y los tres I2C (amarillos) están libres, y aceptan cables Grove y Crowtail. El firmware de fábrica no los usa: un sensor nuevo hay que programarlo (Referencia técnica).
¿Cuánto duran las pilas?
Depende del tipo de pilas, de si son nuevas o están recién cargadas y del uso. Ayuda apagarlo con el interruptor al terminar. Todavía no hay una cifra medida en laboratorio.
¿Sigue sin funcionar? Escríbenos a info@powarsteam.com y cuéntanos qué ves en la pantalla.
Consulta
Referencia técnica
Para quien quiera saber qué hay dentro o programar sus propias ampliaciones. Las pantallas de esta guía son las del firmware 07f06f0.
Cargar un programa: Programarlo.
Componentes
Los modelos salen de la lista de materiales de la placa P-Bit v3. Si un dato de esta guía no coincide con el del fabricante, manda el del fabricante.
| Pieza | Modelo | Documentación |
|---|---|---|
| Microcontrolador | Módulo ESP32-WROOM-32E-N4 (Espressif), 4 MB de flash | Datasheet |
| Pantalla | TFT de 1,8″, 160 × 128, controlador ST7735 (Sitronix) | Controlador |
| Temperatura y humedad | DHT11 (Aosong) | Página del producto ↗ |
| Luz | Fotorresistencia GL5516 (Senba) | Página del producto ↗ |
| Micrófono | Electret GMI9767P (INGHAi), de 9,7 mm | Página del producto ↗ |
| Amplificador del micrófono | LM358 | Datasheet |
| Zumbador | Pasivo SEA-12095, de 12 mm y 85 dB | Página del producto ↗ |
| LED | RGB de 5 mm XL-B504RGBC (XINGLIGHT), ánodo común | Página del producto ↗ |
| Rueda | Encoder con pulsador EC11L1525G01 (Alps Alpine) | Página del producto ↗ |
| Interruptor | Deslizante MK-12C02-G025 | Página del producto ↗ |
| USB | Conector USB-C y chip USB-serie CH340E (WCH) | Página del producto del CH340E ↗ |
| Sonda de suelo | Crowtail Capacitive Moisture V2.0 (Elecrow) | Página del producto ↗ |
| Sonda de temperatura | Crowtail One Wire Waterproof 2.0 (Elecrow), chip DS18B20, 90 cm de cable | Página del producto ↗ · Chip |
| Alimentación | Portapilas de 4 × AAA | — |
Pines
Las conexiones de cada pieza con el ESP32, según el esquema de la placa y el firmware.
| Pieza | Pines del ESP32 |
|---|---|
| Rueda: giro A y B, pulsador | GPIO14, GPIO12 y GPIO13 |
| LED: rojo, verde y azul | GPIO5, GPIO17 y GPIO16 (PWM) |
| Zumbador | GPIO18 (PWM) |
| Pantalla (SPI) | MOSI GPIO19 · SCLK GPIO25 · CS GPIO23 · DC GPIO22 · RST GPIO21 |
| Temperatura y humedad (DHT11) | GPIO4 |
| Luz (LDR) | GPIO39 |
| Sonido (micrófono) | GPIO36 |
| Puerto IO35 (rojo, suelo) | GPIO35 |
| Puerto IO33 (negro, termómetro) | GPIO33 |
| Puerto IO32 (azul, libre) | GPIO32. El firmware de fábrica no lo usa |
| Puertos I2C (amarillos, ×3) | SDA GPIO26 · SCL GPIO27, con resistencias de 10 kΩ a 3,3 V. El firmware de fábrica no los usa |
Puertos
Los seis puertos usan el mismo conector de 4 pines y paso de 2,0 mm (HY2.0-4P). Encajan los cables Grove y las sondas Crowtail.
Mirando el P-Bit de frente, los pines van en este orden: GND, VCC, NC, señal en los puertos rojo, negro y azul, y GND, VCC, SDA, SCL en los amarillos.
| Pin | Rojo, negro y azul | Amarillos (I2C) |
|---|---|---|
| 1 | GND | GND |
| 2 | VCC | VCC |
| 3 | Sin conectar | SDA |
| 4 | Señal (IO35, IO33 o IO32) | SCL |
- VCC no es 3,3 V: es la alimentación de entrada del P-Bit (la de las pilas o la del USB), después del interruptor. Las señales que llegan al ESP32 son de 3,3 V.
- Las señales de los cinco puertos con uso (IO32, IO33, IO35, SDA y SCL) llevan un diodo de protección.
- Antes de conectar un sensor Grove o Crowtail, comprueba:
- qué señal usa (analógica, digital o I2C);
- que funcione con la tensión de VCC;
- que sus señales sean de 3,3 V;
- que sus pines coincidan con esta tabla.
Siguiente paso
¿Y ahora?
Elige lo que viene después, según lo que vayas a hacer con el P-Bit.
- Prepara tu claseLas 20 situaciones de aprendizaje, para buscar por curso, materia, sensor u ODS.
- Prográmalo con P-BlocksLa plataforma de programación del P-Bit, de los bloques a C++.
- ¿P-Bits para tu centro?Pide una demo o información de compra institucional.
Para tu centro
El P-Bit viene en cuatro colores: cian, magenta, verde y amarillo. Por dentro son iguales.
- Cian
- Magenta
- Verde
- Amarillo
Y viene en dos cajas: de 1 o de 4 aparatos.
Caja de 1
Un P-Bit del color que elijas: cian, magenta, verde o amarillo, según disponibilidad.
Caja de 4
Cuatro P-Bits, uno de cada color, cada uno con su sensor de suelo, su sonda y su cable.
- Cada P-Bit trae dos sondas (humedad del suelo y temperatura) y un cable USB-C de 1 m.
- Cada aparato necesita 4 pilas AAA, que no van incluidas.
¿Dudas? Escríbenos a info@powarsteam.com.
- Inicio: la temperatura, la humedad, la luz y el sonido del aula, en una sola pantalla.
- Clima Lab: con la humedad al 85 %, avisa de «Riesgo de moho».
- Termo Lab: con la sonda en agua caliente, enseña la temperatura al momento.
- Sonido: la vista VU enseña el ruido del aula como una barra. En tu P-Bit, Bip y Alarmas vienen en OFF de fábrica: actívalos en Sistema.
- Suelo: con la tierra al 12 %, la Ficha dice Seco.
- Temporizador: pulsa la rueda y empieza a contar.
